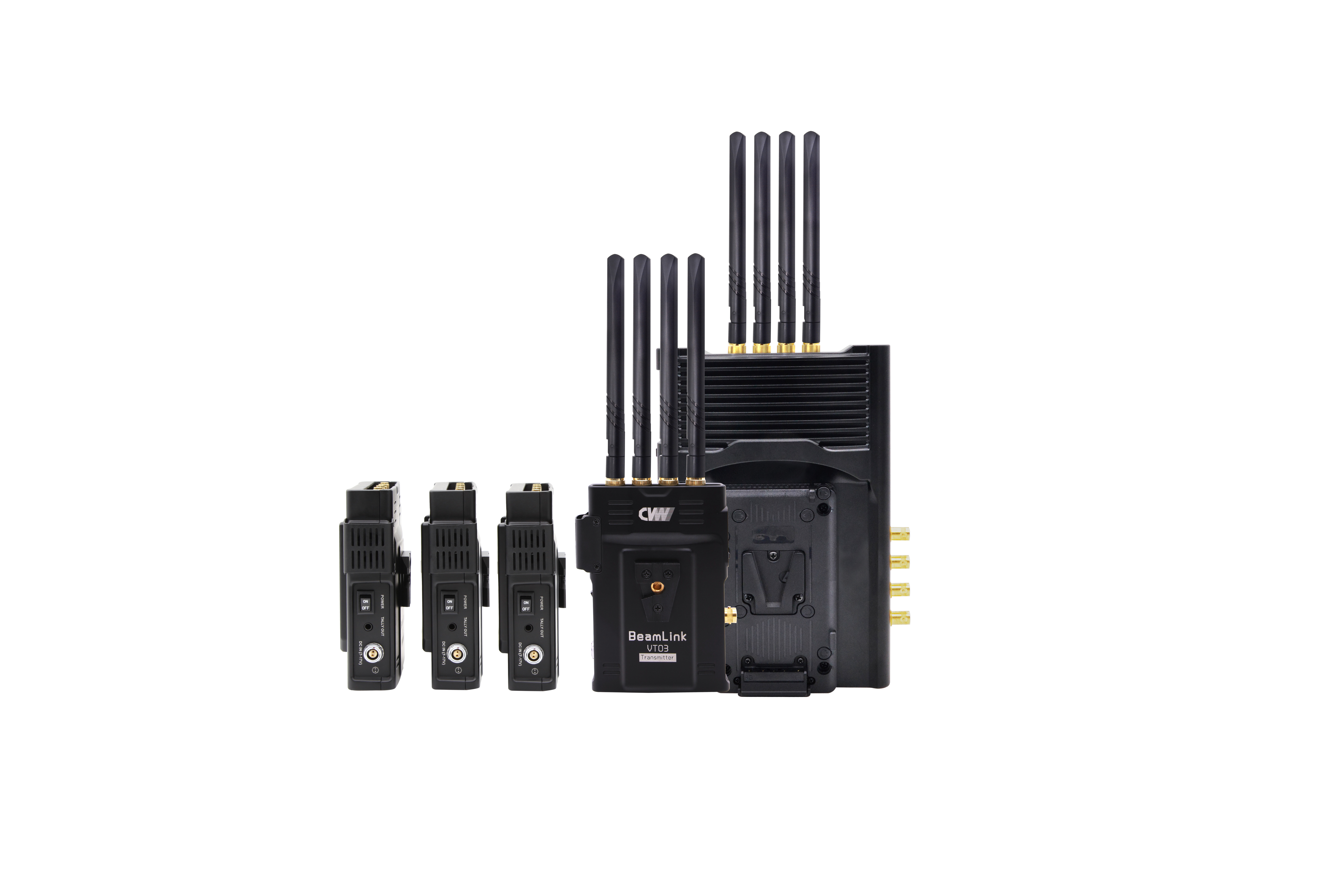

天演四路

技术简介

基于先进的视频编解码方案、超级Wi-Fi无线传输方案，采用波束赋形技术和4*4MIMO技术，具备更强的

抗干扰能力和更远的传输距离。支持全信道传输，一个信道可传输4路无线视频、无线Tally、RS232/422，

支持SDI、HDMI、网口输出，系统基于IP协议，可无缝对接广电领域设备，拓展了产品的使用范围和

行业。

领先性能

多发一收，仅占用一个频点

四路无线视频、Tally、无线控制信号传输仅占用一个频点，节省稀缺的频谱资源，减少被干扰几率。

波束赋形和4*4MIMI技术加持，抗干扰能力更强

无线视频、Tally、控制信号传输信号更集中，距离更远，每路达500米。

画质高清，延迟超低

支持1080P60视频传输，每路延时低至70ms

产品特点

4路全高清图像传输，每路传输可达500米

超低传输延时, 满足专业场景需求

支持双接收机配置

4x4MIMO、波束赋形技术，更强的抗干扰能力

支持Tally、时码、录制回放秒回

全IP架构，支持RTSP网络拉流

视频直播平台

只占用1路RF信道，多RF信道可选

适合在高温、严寒等恶劣环境下应用

*备注：支持的最远距离，实际产品距离依赖于部署环境和最终配置

应用行业

各种大型赛事、演出、会议、论坛直播，视距范围无线视频监控，校园直播、录播，广电、影视内容制作等需要多机位拍摄协作的场景。

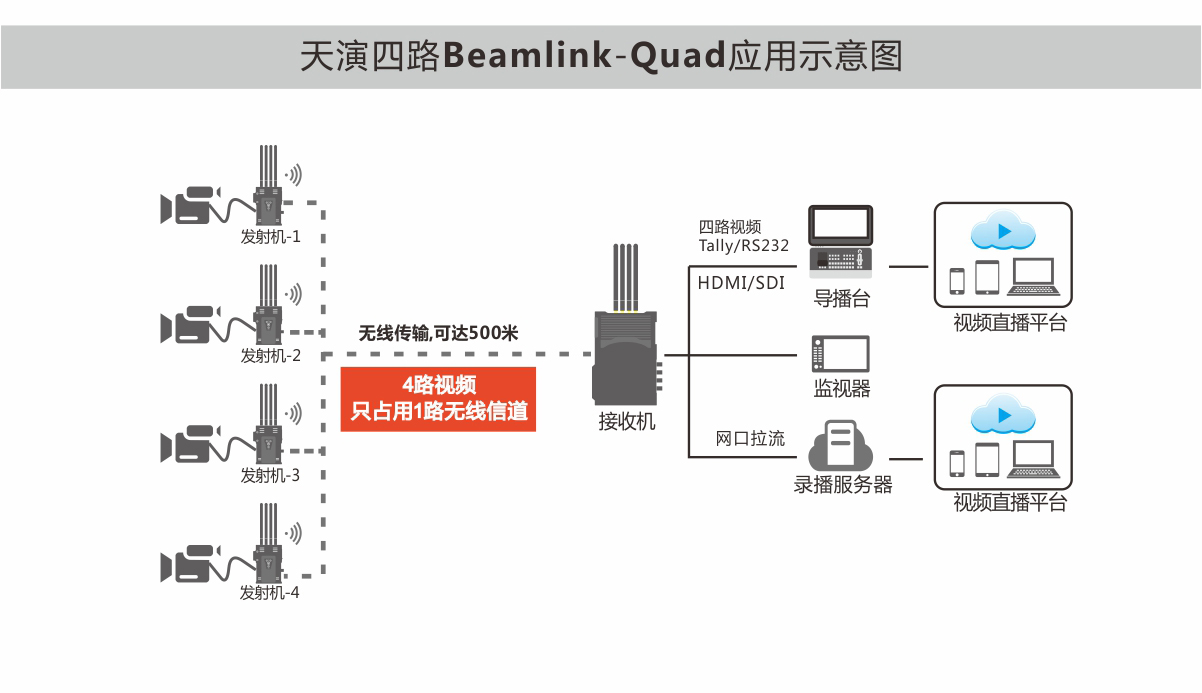

应用方案示意图
- 输出功率

  17dBm
- 工作频率

  5.1-5.8（GHz）
- 输出

  Tally；RS232/422
- 输入

  HDMI；3G-SDI
- 天线形式

  4×4 MIMO+波束赋形，5dBi外置天线
- 整机功耗

  10W
- 工作电源

  7~36V
- 视频格式

  720p50/59.94/60；1080p23.98/24/25/29.97/30/50/59.94/60；1080i50/59.94/60
- 音频格式

  PCM；MPEG-2
- 传输距离

  300M （每路视频码率15Mbps）；500M (每路视频码率8Mbps)
- 产品尺寸

  96mm×46mm×127mm
- 产品认证

  FCC；CE
- 环境温度范围

  0 ~ 40°C（工作温度）；-20~60°C（存储温度）
- 信道带宽

  40MHz
